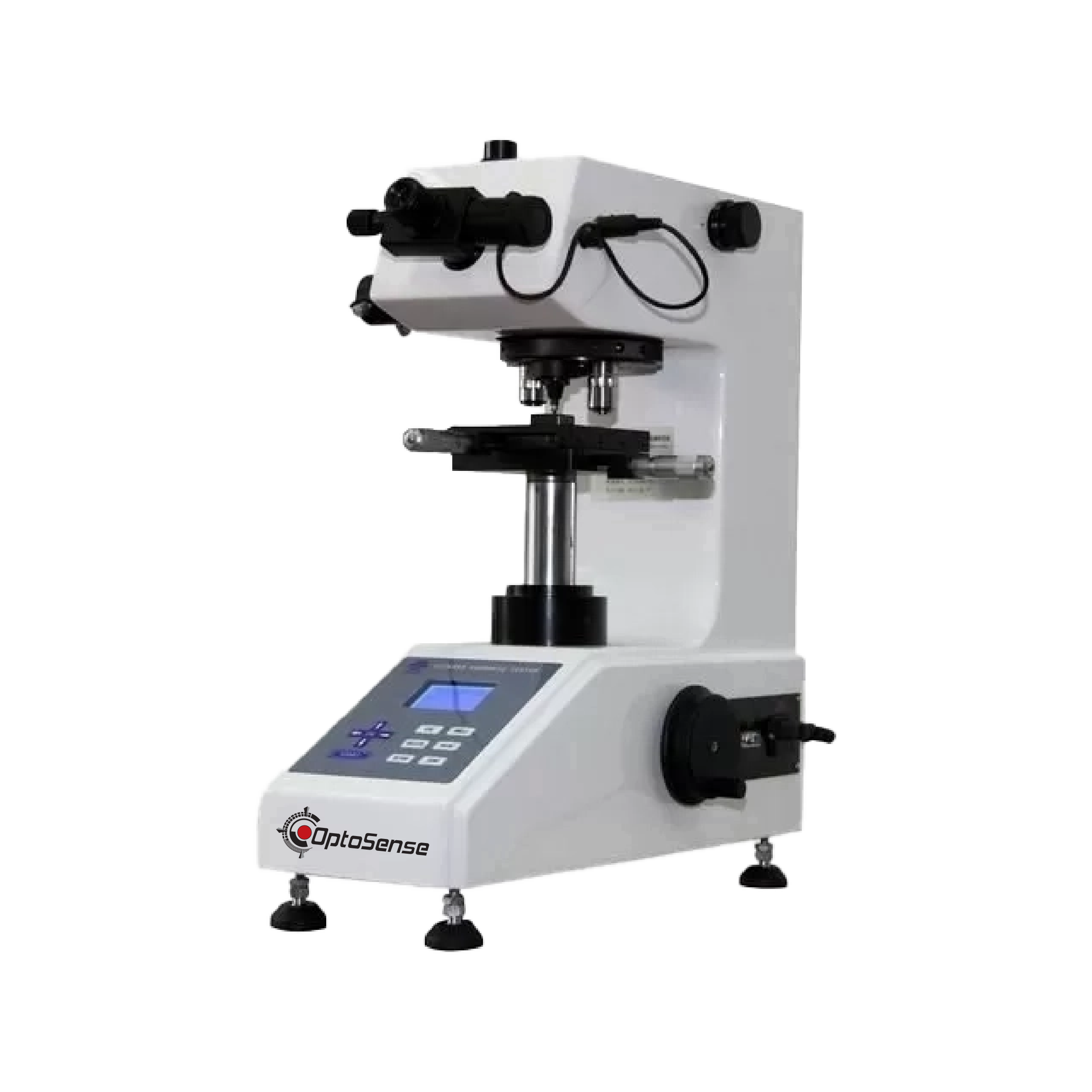

Vickers Sertlik Ölçüm Sistemi OPT-VS
Test Modları
– Entegre tipte optik görüntüleme ünitesi
– Opsiyonel olarak eklenebilir motorize X Y tablası
– Otomatik tarama
– Otomatik kalibrasyon
Vickers Sertlik Ölçüm Sistemi Ne İşe Yarar?
Vickers sertlik ölçüm sistemi dijital/bilgisayar kontrollü, kullanıcı dostu arayüzü ile son derece hızlı ve hassas ölçüm sağlamaktadır. Bu ölçüm sistemi, 1920’lerde Avustralyalı mühendis ve bilim insanı Charles Vickers tarafından geliştirildiği için Vickers adını almıştır. Vickers sertlik testi malzemenin yüzeyine bir elmas piramit endentör (sertleştirici) ile yapılır. Test sırasında, endentör malzemenin yüzeyine belirli bir yük uygular. Bu yük, genellikle önceden belirlenmiş bir değere sahiptir. Endentörün izi belirli bir süre boyunca bırakılır ve ardından endentörün izinin boyutları ölçülür. Vickers sertlik testinde kullanılan endentör, birkaç farklı açıda kesilmiş bir elmas piramididir. Bu piramidin köşegenleri 136 derece açıyla birleşir. Endentörün bu özel geometrisi, izin boyutlarının ölçülmesini kolaylaştırır.
Çalışma Prensibi
Vickers sertlik ölçüm sistemi malzemenin sertliğini belirlemek için kullanılan bir yöntemdir ve belirli bir endentörün (sertleştirici) malzemenin yüzeyine uyguladığı yükün izinin boyutlarına dayanır.
Endentör Seçimi: İlk adım Vickers sertlik testi için uygun bir endentörün seçimidir. Bu endentör, elmasla kesilmiş bir piramit şeklindeki bir çıkıntıdır. Genellikle endentörün köşegen açısı 136 derece olarak belirlenmiştir.
Yük Uygulama: Testin başlangıcında belirli bir yük (genellikle kilogram kuvveti cinsinden) endentöre uygulanır. Bu yük, malzemenin sertliğini belirlemek için kullanılacak olan standart bir yüktür.
Endentörün İzi: Yük uygulandığında endentör malzemenin yüzeyine nüfuz eder ve izini bırakır. Bu iz, endentörün köşegenlerinin temas ettiği alandır.
İzin Boyutlarının Ölçülmesi: Yük uygulandıktan sonra endentörün izinin boyutları ölçülür. Bu işlem genellikle bir mikroskop kullanılarak yapılır. İzi çevreleyen köşegenlerin uzunluğu, genişliği ve köşe açıları ölçülür.
Sertlik Değerinin Hesaplanması: İzin boyutları ölçüldükten sonra Vickers sertlik numarası (VHN) aşağıdaki formülle hesaplanır:
V.H.N = 2.P / d.d
Bu formülde bulunan harfler şunları temsil etmektedir;
- V H N Vickers sertlik numarasını temsil eder.
- P uygulanan yükün (kilogram kuvveti cinsinden) büyüklüğünü ifade eder.
- d endentörün izinin köşegenlerinin uzunluğunu ifade eder (milimetre cinsinden).
Sertlik numarası, malzemenin sertlik özelliğini ifade eder. Bu değer, malzemenin yüzeyinin diğer cisimlere karşı ne kadar dirençli olduğunu gösterir. Daha yüksek bir Vickers sertlik numarası, daha sert bir malzemeyi temsil eder. Vickers sertlik testi, çeşitli malzeme türleri üzerinde uygulanabilir ve malzeme karakterizasyonu, kalite kontrolü ve malzeme araştırmaları gibi birçok uygulamada kullanılır. Bu yöntem, malzemenin mukavemetini, dayanıklılığını ve işlenebilirliğini değerlendirmek için önemli bir araçtır.
Vickers Sertlik Ölçüm Sistemi Kullanım Alanları
Vickers sertlik ölçüm sistemi bir malzemenin sertliğini belirlemek için kullanılan bir yöntemdir ve birçok endüstri ve uygulama alanında yaygın olarak kullanılır.
Metalurji: Vickers sertlik testi metallerin mukavemetini ve dayanıklılığını belirlemek için yaygın olarak kullanılır. Metal ürünlerin kalite kontrolü ve tasarımında önemlidir.
Malzeme Bilimi: Bu alan yeni malzemelerin geliştirilmesi ve karakterizasyonu için Vickers sertlik testini sıkça kullanır. Malzeme yapıları ve özellikleri üzerine yapılan araştırmalarda kullanılır.
İmalat Sanayi: İmalat sektöründe ürünlerin kalitesini ve uygunluğunu değerlendirmek için Vickers sertlik testi kullanılır. Özellikle metal parçaların üretiminde sıkça kullanılır.
Kalite Kontrol: Üretim süreçlerinde ürünlerin sertlik özelliklerinin belirli standartlara uygun olduğunu doğrulamak için Vickers sertlik ölçümü yapılır.
Madencilik ve Jeoloji: Minerallerin ve kayaçların sertliği madencilik ve jeolojik çalışmalarda önemlidir. Vickers sertlik testi, bu alanlarda mineral ve kayaçların sertliğini değerlendirmek için kullanılır.
Araştırma ve Geliştirme: Malzeme bilimi kimya ve mühendislik alanlarında yapılan araştırma çalışmalarında, Vickers sertlik testi malzeme özelliklerini belirlemek ve yeni malzemeler geliştirmek için kullanılır.
Dentistlik ve Diş Hekimliği: Dişlerin sertliği ve dayanıklılığı diş hekimleri tarafından tedavi planlaması ve diş bakımı için değerlendirilir.
Elastomer Endüstrisi: Kauçuk ve elastomer malzemelerin sertliği lastik ürünlerin tasarımı ve performansının belirlenmesinde önemlidir.
Havacılık ve Uzay Sanayi: Havacılık ve uzay endüstrilerinde uçak gövdeleri, motor parçaları ve uzay araçları gibi önemli bileşenlerin tasarım ve üretiminde malzeme sertliği önemlidir.
Tıp ve Biyomedikal Mühendislik: Biyomedikal uygulamalarda implant malzemelerinin sertliği ve biyouyumluluğu, cerrahi araçların tasarımı ve malzeme seçimi için dikkate alınır.
Bu alanların her birinde Vickers sertlik testi malzemelerin sertlik özelliklerini belirlemek, ürünlerin kalitesini sağlamak, tasarım ve üretim süreçlerini geliştirmek ve güvenlik sağlamak için yaygın olarak kullanılır.
Vickers Sertlik Ölçüm Cihazı Genel Özellikleri
Model | OPT-VS-500 | OPT-VS-1000 | OPT-VS-3000 | OPT-VS-5000 |
OPT-VS-500P | OPT-VS-1000P | OPT-VS-3000P | OPT-VS-5000P | |
OPT-VS-500Z | OPT-VS-1000Z | OPT-VS-3000Z | OPT-VS-5000Z | |
Test Kuvveti | 1.961N (0.2kg)
2.942N (0.3kg) 4.903N (0.5kg) 9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) |
2.942N (0.3kg)
4.903N (0.5kg) 9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) 98.07N (10kg) |
4.903N (0.5kg)
9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) 98.07N (10kg) 196.1N (20kg) 294.2N (30kg) |
9.807N (1kg)
19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) 98.07N (10kg) 196.1N (20kg) 294.2N (30kg) 490.3N (50kg) |
Objektif | 20x, 40x | 10x, 40x | 10x, 20x | 10x, 20x |
Büyütme | 200×/400× | 100×/400× | 100×/200× | 100×/200× |
Çözünürlük | 0.125 μm, 0.0625μm | 0.25μm , 0.0625μm | 0.25μm , 0.125 μm | 0.25μm , 0.125 μm |
Test Tablası | 100×100 menzil 25×25/0.01mm | Büyük Düzlem Test Tablası | ||
Maks. Yükseklik | 170mm | |||
Alet Boğazı | 130mm | |||
Mercek | 10x Dijital Mercek | |||
Test Aralığı | 1hv-2967HV | |||
Objektif Anahtarı | OPT-SV-P Objektif ve Girintili Manuel Geçiş | |||
OPT-SV-Z Otomatik (Otomatik Taret) | ||||
Giriş | RS232 | |||
Yükleme Kontrolü | Otomatik | |||
Bekleme Süresi | 5~60s | |||
Güç Kaynağı | AC220V/50HZ; AC110V/60HZ | |||
Boyut (LWH) | Makine Boyutu 530×280×630mm, Paket Boyutu 620x450x740mm | |||
Ağırlık | Net Ağırlık: 35kg,Brüt Ağırlık: 47kg |
Vickers sertlik ölçüm sistemi
