Rockwell Hardness Tester OPT-HR
OPT-HR serisi Rockwell sertlik ölçüm sistemleri kolay kullanabilir dokunmatik ekran sayesinde test kuvvetini, test girintisini, bekleme süresini ve sertlik dönüşümünü gösterebilir tipte geliştirilmiştir. Farklı sertlik türlerinin dönüşüm ölçüleri; maksimum, minimum ve ortalama değer olarak hesaplanır.
Rockwell Hardness Tester Nedir?
Rockwell Hardness Tester türkçe tercümesi ile Rockwell Sertlik Test Cihazı bir malzemenin sertliğini belirlemek için kullanılan yaygın bir endüstri standardıdır. Bu cihaz, malzemenin yüzeyine belirli bir endentör (sertleştirici) ile uygulanan yükün izini ölçerek sertliği değerlendirir. Rockwell Hardness Tester metalurji, imalat, malzeme karakterizasyonu, kalite kontrol ve endüstriyel uygulamalarda yaygın olarak kullanılır.
Rockwell Hardness Tester Avantajları ve Sertlik Ölçekleri
Rockwell Hardness Tester Vickers ve Brinell sertlik testleri gibi diğer sertlik testlerine göre bazı avantajlara sahiptir.
Hızlı ve Kolay Kullanım: Rockwell Hardness Tester Vickers ve Brinell testlerine göre daha hızlı ve kullanımı daha kolaydır. Sonuçlar hızla alınabilir.
Yüzey Hazırlığı: Diğer bazı sertlik testlerine kıyasla daha az yüzey hazırlığı gerektirir. Bu, testi daha pratik hale getirir.
Çeşitli Malzemeler Üzerinde Uygulanabilir: Rockwell Hardness Tester metal, plastik, seramik, elastomerler ve diğer birçok malzeme türü üzerinde uygulanabilir.
Rockwell Hardness Tester farklı ölçeklerde yapılabilir. Her bir ölçek farklı endentörler ve yükler kullanır ve farklı uygulama alanlarına sahiptir.
Rockwell A (HR-A): Yumuşak çelikler, alüminyum ve alaşımlı malzemeler gibi ince yapılı malzemelerin sertliğini belirlemek için kullanılır.
Rockwell B (HR-B): Genellikle daha sert metaller için kullanılır ve kullanılan endentör daha geniş bir konik uçlu elmas piramididir.
Rockwell C (HR-C): Yüksek karbonlu çelikler, sert metal alaşımları ve sertleştirilmiş malzemelerin sertliğini belirlemek için kullanılır.
Rockwell D (HR-D): Sert kauçuklar, plastikler ve elastomerler gibi yumuşak malzemelerin sertliğini değerlendirmek için kullanılır.
Rockwell Hardness Tester malzeme seçimi, kalite kontrolü, malzeme işleme yöntemlerinin optimize edilmesi ve ürün tasarımı gibi birçok endüstriyel ve mühendislik uygulamasında önemli bir rol oynar.
Çalışma Prensibi
Rockwell Hardness Tester (Rockwell Sertlik Test Cihazı) bir malzemenin sertliğini belirlemek için kullanılan bir cihazdır ve çalışma prensibi oldukça basittir.
Başlangıç Pozisyonu Ayarı: İlk adımda test cihazı başlangıç pozisyonuna ayarlanır. Bu, endentörün (sertleştirici) başlangıç pozisyonunu referans alır.
Ön Yük Uygulama: İlk yük uygulaması önceden belirlenmiş bir ön yük olarak adlandırılır. Bu ön yük, endentörün malzeme yüzeyine temas etmesini sağlar. Endentör yüzeye doğru itilir, ancak henüz iz bırakmaz.
Ani Yük Uygulaması: İkinci adımda daha büyük bir ana yük uygulanır. Bu ana yük, endentörün malzeme yüzeyine daha fazla nüfuz etmesine neden olur ve bir iz bırakır.
İz Boyutunun Ölçülmesi: Ana yük uygulandıktan sonra endentörün malzeme yüzeyine bıraktığı izin boyutları ölçülür. Genellikle bir mikroskop veya optik cihaz kullanılarak bu izin boyutları hassas bir şekilde ölçülür.
Sertlik Skalası Değerinin Hesaplanması: İzin boyutları malzemenin sertliğini belirlemek için kullanılır. Rockwell sertlik testinde kullanılan farklı ölçeklerde, farklı endentörler ve yükler kullanılır. Her ölçekte farklı bir sertlik skala değeri elde edilir.
Sonuçların Okunması: Elde edilen sertlik skala değeri bir ölçüm cihazı üzerinde okunabilir. Bu değer, malzemenin sertliğini temsil eder. Daha yüksek bir skala değeri, daha sert bir malzemeyi gösterir.
Farklı ölçeklerde yapılabilir ve her ölçek, belirli bir malzeme türü veya uygulama alanı için optimize edilmiştir. Örneğin; Rockwell C (HR-C) ölçeği sert metal alaşımları ve sertleştirilmiş malzemelerin sertliğini belirlemek için kullanılırken Rockwell B (HR-B) ölçeği yumuşak metaller için daha uygundur. Bu yöntem endüstriyel uygulamalarda yaygın olarak kullanılır ve malzemenin sertliği, dayanıklılığı ve kalitesi hakkında önemli bilgiler sağlar.
Rockwell Hardness Tester Kullanım Alanları
Rockwell Hardness Tester kullanım alanları aşağıdaki gibidir;
Metalurji: Rockwell sertlik testi metallerin sertlik özelliklerini belirlemek için sıkça kullanılır. Metal ürünlerin kalite kontrolü, mukavemet analizi ve malzeme seçimi için önemlidir.
İmalat Sanayi: İmalat sektöründe çeşitli metal ve metal alaşımlarının yanı sıra plastiklerin ve diğer malzemelerin sertliği değerlendirilir. Ürünlerin kalite kontrolü, tasarımı ve işlenebilirliği için kullanılır.
Kalite Kontrol: Üretim süreçlerinde ürünlerin sertlik özellikleri, belirli standartlara uygun olduğunu doğrulamak için Rockwell sertlik testi kullanılır.
Madencilik ve Jeoloji: Minerallerin ve kayaçların sertliği, madencilik endüstrisi ve jeolojik araştırmalarda belirlenir. Bu, madenlerin işlenmesi ve jeolojik örneklerin analizi için önemlidir.
Malzeme Bilimi: Yeni malzemelerin geliştirilmesi ve karakterizasyonu için Rockwell sertlik testi kullanılır. Malzeme yapıları ve özellikleri üzerine yapılan araştırmalarda yaygın olarak kullanılır.
Araştırma ve Geliştirme: Malzeme bilimi, kimya ve mühendislik alanlarında yapılan araştırma çalışmalarında, malzeme sertliğini belirlemek ve yeni malzemeler geliştirmek için Rockwell sertlik testi kullanılır.
Otomotiv Endüstrisi: Otomobil parçalarının sertliği ve dayanıklılığı, otomotiv endüstrisinde tasarım ve kalite kontrol süreçlerinin bir parçası olarak değerlendirilir.
Havacılık ve Uzay Sanayi: Havacılık ve uzay endüstrilerinde, uçak gövdeleri, motor parçaları ve uzay araçları gibi önemli bileşenlerin tasarım ve üretiminde malzeme sertliği önemlidir.
Elastomer Endüstrisi: Kauçuk ve elastomer malzemelerin sertliği, lastik ürünlerin tasarımı ve performansının belirlenmesinde önemlidir.
Tıp ve Diş Hekimliği: Tıp alanında implant malzemelerinin sertliği ve biyouyumluluğu, cerrahi aletlerin tasarımı ve malzeme seçimi için dikkate alınır. Diş hekimliğinde ise dişlerin sertliği ve dayanıklılığı değerlendirilir.

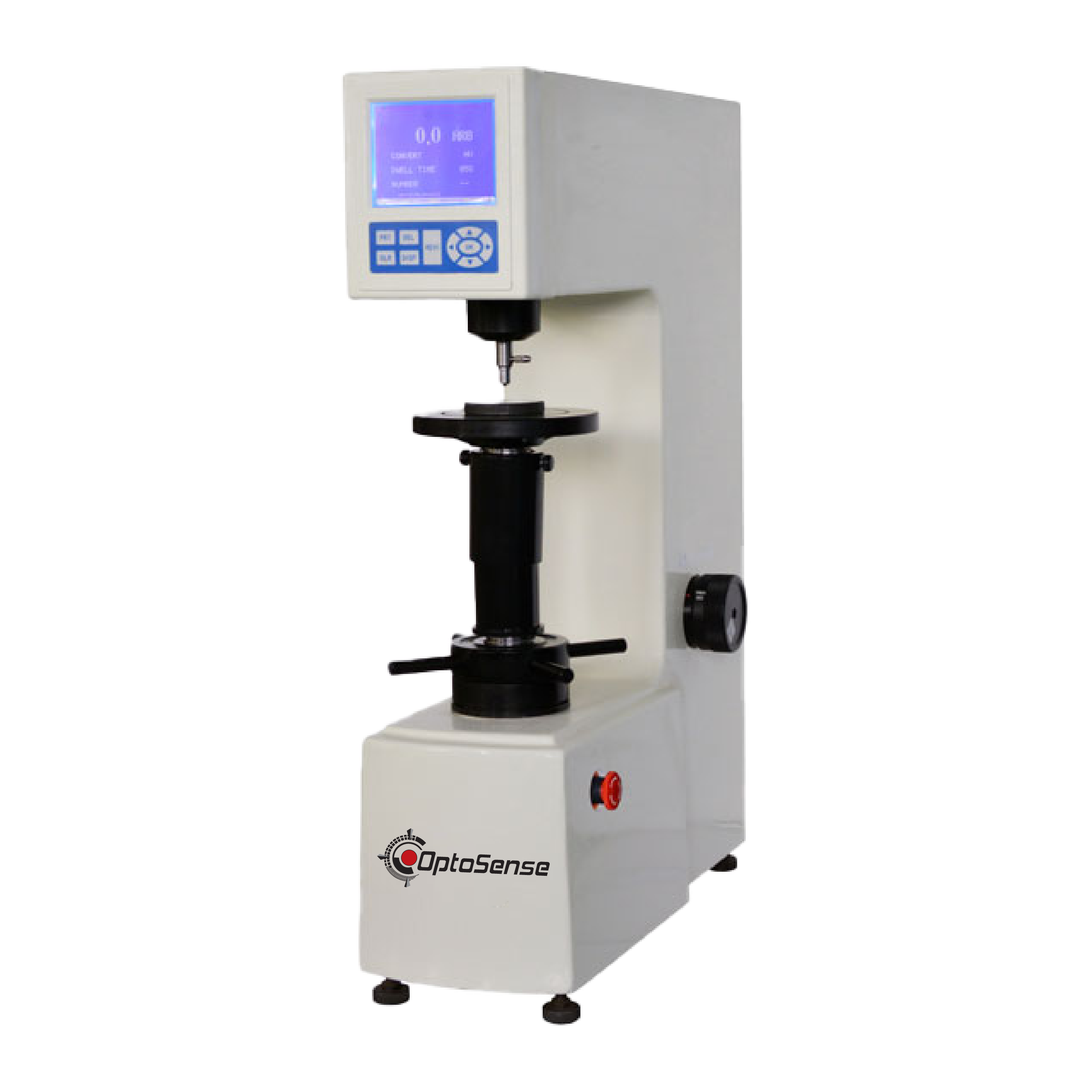

Rockwell Hardness Tester OPT-HR
Rockwell Hardness Tester OPT-HR Genel Özellikleri;
Model | OPT-HR |
İlk Test Kuvveti | 10kgf (98.07N) |
Toplam Test Kuvveti | 60kgf (558.4N), 100kgf (980.7N), 150kgf (1471N) |
Indenter | Diamond Rockwell Indenter, ф1.588mmball indenter |
Yükleme Yöntemi | Otomatik |
Sertlik Okuması | Dokunmatik Ekran |
Deneme Ölçeği | HRA, HRD, HRC, HRF, HRB, HRG, HRH, HRE, HRK, HRL, HRM, HRP, HRR, HRS, HRV |
Dönüşüm Ölçeği | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW |
Veri Çıkışı | Dahil Yazıcı,RS232 interface |
Çözünürlük | 0.1HR |
Bekleme Süresi | 0~60s |
Maks. Numune Yüksekliği | 175mm /opsiyonel 400mm |
Boğaz Çapı | 165mm |
Güç Kaynağı | AC220V,50Hz |
Boyut (LWH) | Cihaz Boyutu: 520×215×700mm,Paketleme Boyutu: 650×370×950mm |
Ağırlık | Net Ağırlık: 78kg,Brüt Ağırlık: 100kg |
