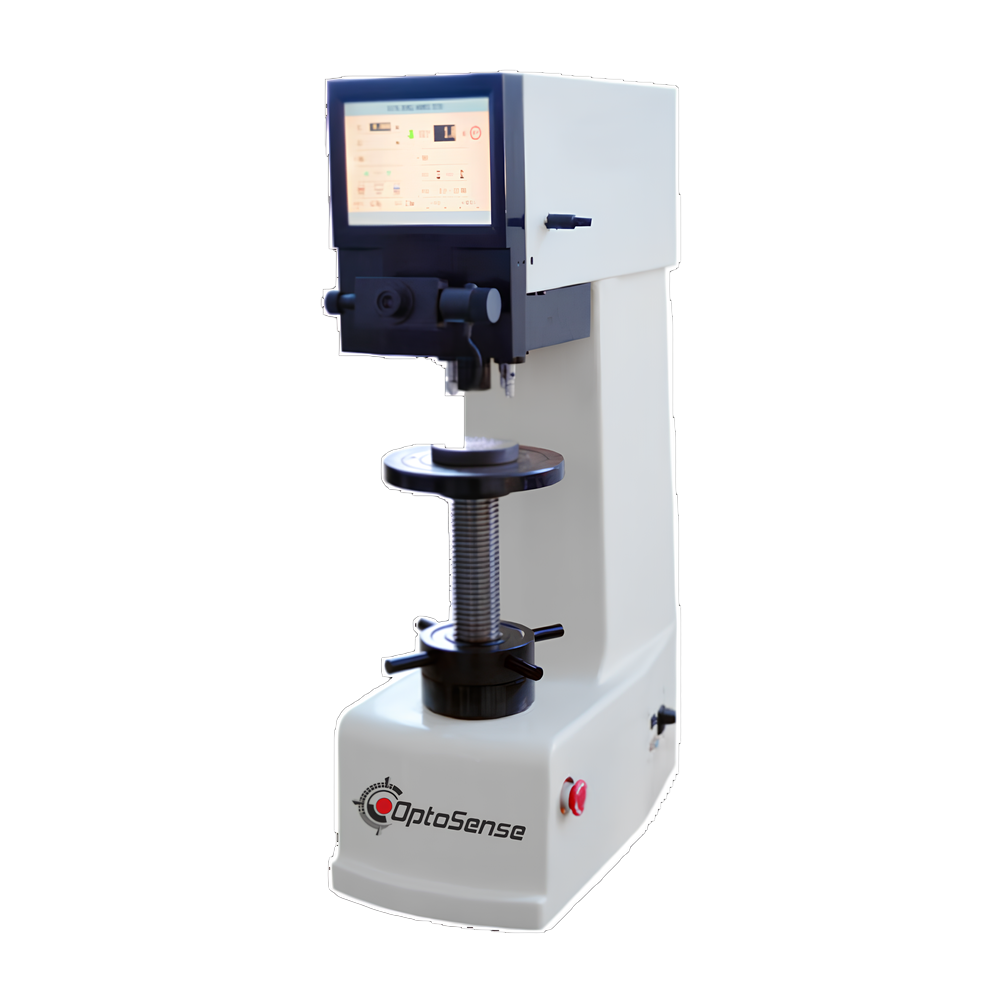

Brinell Hardness Tester OPT-SH
Brinell Hardness Tester OPT-SH yarı otomatik veya CPU kullanımlı otomatik olarak tercih edilebilir. Tüm parametreler dokunmatik ekran üzerinden girilebilmektedir. Bilgisayar ünitesi ile ölçüm ve görüntüleme anlık olarak kontrol edilebilir. Programlanabilir 10 adımlı test reçetesi ve 13 çeşit Brinell test ölçeğine sahiptir.
Brinell Hardness Tester Nedir?
Brinell Hardness Tester (Brinell Sertlik Test Cihazı) bir malzemenin sertliğini belirlemek için kullanılan bir test yöntemi cihazdır. Bu test yöntemi malzeme yüzeyine belirli bir endentör (sertleştirici) ile uygulanan yükün izinin boyutlarına dayanır. Brinell Hardness Tester 1900’lerin başında İsveçli mühendis Johan August Brinell tarafından geliştirildiği için Brinell’in adını taşır. Brinell Hardness Tester özellikle metallerin ve diğer sert malzemelerin sertliğini değerlendirmek için kullanılır. Bu test malzeme yüzeyinin dayanıklılığı ve mukavemeti hakkında bilgi sağlar.
Çalışma Prensibi
Brinell Hardness Tester (Brinell Sertlik Test Cihazı) çalışma prensibi oldukça basit ve malzemenin sertliğini belirlemek için belirli bir endentör (sertleştirici) ile uygulanan yükün izinin boyutlarına dayanır.
Endentör ve Yük Seçimi: İlk adımda belirli bir endentör (genellikle çelik bir bilye) ve bir yük (genellikle kilogram kuvveti cinsinden) seçilir. Endentör malzemenin yüzeyine uygulanan yükü taşır ve bu yük, sonuçların doğru olmasını sağlamak için standart bir değere sahiptir.
Yük Uygulama: Seçilen yük endentörün altına yerleştirilir ve üzerine bir kuvvet uygulanır. Bu yük, endentörün malzeme yüzeyine nüfuz etmesini sağlar.
İz Bırakma: Yük uygulandığında endentör malzeme yüzeyine nüfuz eder ve bir iz bırakır. Bu iz, genellikle yuvarlak bir çukur veya oyuktur ve malzeme yüzeyinde kalır.
İzin Boyutlarının Ölçülmesi: İzin boyutları bir mikroskop veya özel bir okuma cihazı kullanılarak hassas bir şekilde ölçülür. İzin boyutları, endentörün izinin çapı veya çapının yarı çapı olarak ifade edilir.
Sertlik Değerinin Hesaplanması: İzin boyutları ve uygulanan yük, Brinell sertlik numarasını (HB) hesaplamak için kullanılır. Brinell sertlik numarası, aşağıdaki formülle hesaplanır:
H.B = 2P / π.D.(D√D²-d²)
Bu formüldeki harfler şu anlama gelir;
- H B Brinell sertlik numarasını temsil eder.
- P uygulanan yükü (kilogram kuvveti cinsinden) ifade eder.
- D endentörün çapını ifade eder.
- d endentörün izinin çapını ifade eder.
Brinell Hardness Tester malzemenin sertliğini belirler. Daha yüksek bir Brinell sertlik numarası, daha sert bir malzemeyi temsil eder.
Brinell Hardness Tester metallerin, plastiklerin ve diğer sert malzemelerin sertlik özelliklerini değerlendirmek için yaygın olarak kullanılır. Bu test malzeme kalitesini değerlendirmek, ürünlerin kalite kontrolünü yapmak ve malzeme araştırmalarında kullanılan önemli bir sertlik ölçüm yöntemidir.
Brinell Hardness Tester Kullanım Alanları
Metalurji: Brinell Hardness Tester metallerin sertliğini ve mukavemetini değerlendirmek için önemlidir. Metal ürünlerin kalite kontrolü ve tasarımında kullanılır.
İmalat Sanayi: İmalat sektöründe, metal parçaların ve bileşenlerin sertlik özellikleri, ürün kalitesi ve performansının belirlenmesinde kritik öneme sahiptir.
Malzeme Bilimi: Yeni malzemelerin geliştirilmesi, karakterizasyonu ve performans analizi için Brinell sertlik testini sıkça kullanır.
Otomotiv Endüstrisi: Otomotiv parçalarının ve yapılarının sertliği, otomotiv endüstrisinde ürün tasarımı ve güvenlik testlerinin bir parçası olarak değerlendirilir.
Havacılık ve Uzay Sanayi: Havacılık ve uzay endüstrilerinde, uçak gövdeleri, motor parçaları ve uzay araçları gibi bileşenlerin tasarımı ve üretimi için malzeme sertliği önemlidir.
Madencilik ve Jeoloji: Madencilik endüstrisi ve jeolojik araştırmalar, mineral ve kayaçların sertliğini belirlemek için Brinell sertlik testini kullanır.
Elastomer Endüstrisi: Kauçuk ve elastomer malzemelerin sertliği, lastik ürünlerin tasarımı ve performansının değerlendirilmesinde önemlidir.
Kalite Kontrol: Üretim süreçlerinde ürünlerin sertlik özellikleri, belirli standartlara uygun olduğunu doğrulamak ve kalite kontrolünü sağlamak için kullanılır.
Nükleer Enerji Santralleri: Nükleer enerji santrallerinde kullanılan malzemelerin sertliği ve dayanıklılığı, güvenlik ve uzun ömürlülük açısından önemlidir.
Tıp ve Biyomedikal Mühendislik: Biyomedikal uygulamalarda, implant malzemelerinin sertliği ve biyouyumluluğu, cerrahi aletlerin tasarımı ve malzeme seçimi için dikkate alınır.
Yapı Malzemeleri: Beton, taş ve diğer yapı malzemelerinin sertliği, inşaat sektöründe kullanılmadan önce değerlendirilir.
Brinell Hardness Tester OPT-SH Genel Özellikleri
Model | OPT-SH | |
Test Kuvveti | kgf | 62.5kgf, 100kgf, 125kgf, 187.5kgf, 250kgf, 500kgf, 750kgf, 1000kgf, 1500kgf, 3000kgf |
N | 612.9N, 980.7N, 1226N, 1839N, 2452N, 4903N, 7355N, 9807N, 14710N, 29420N | |
Test Aralığı | 3.18~653HBW | |
Yükleme Yöntemi | Otomatik | |
Sertlik Okuması | Dokunmatik Ekran | |
Dönüşüm Ölçeği | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS | |
Veri Çıkışı | RS232 interface | |
Objektif ve Girintili Kısım Arasında Geçiş Yapma | Otomatik Tanıma | |
Toplam Büyütme | 20× ,40× | |
Çözünürlük | 1.25μm ,0.625μm | |
Bekleme Süresi | 0~60s | |
Maks. Numune Yüksekliği | 260mm | |
Boğaz Çapı | 150mm | |
Güç Kaynağı | AC220V,50Hz | |
Boyut | 535×260×890mm,Paketleme: 820×460×1170mm | |
Ağırlık | Net Ağırlık: 150kg,Brüt Ağırlık: 180kg |
