Dört Nokta Prob Ölçüm Sistemleri
Dört Nokta Prob Ölçüm Sistemi, ince filmlerin, yarı iletkenlerin, waferların ve iletken kaplamaların elektriksel özelliklerini karakterize etmek için kullanılan hassas bir ölçüm yöntemidir. Aynı zamanda Four Point Probe olarak da bilinen yöntemde dört prob numune yüzeyine temas eder. Dış problar üzerinden akım uygulanırken iç problar arasındaki gerilim ölçülür. Bu yapı, temas direncinin ölçüm üzerindeki etkisini azaltarak daha güvenilir sonuçlar elde edilmesine yardımcı olur.
Four Point Probe Ölçüm Sistemi özellikle yüzey direnci (sheet resistance) ve özdirenç (resistivity) ölçümlerinde kullanılmaktadır. Böylece araştırmacılar malzemenin elektriksel iletkenliğini değerlendirilebilmekte ve yüzey boyunca oluşan farklılıkları analiz edebilmektedir.
Dört Nokta Prob Ölçüm Sistemi Ne İçin Kullanılır?
Bu ölçüm yöntemi birçok malzeme karakterizasyonu uygulamasında tercih edilmektedir:
- İnce film yüzey direnci ölçümü
- Wafer karakterizasyonu
- Yarı iletken özdirenç ölçümü
- İletken ve yarı iletken kaplamaların analizi
- ITO, TCO ve metal kaplamaların karakterizasyonu
- Güneş hücresi ve fotovoltaik araştırmaları
- OLED ve ekran teknolojileri
- Nanomalzeme ve iletken polimer araştırmaları
- Üretim ve kalite kontrol çalışmaları
Yüzey Direnci ve Özdirenç Ölçümü
Önemli avantajlarından biri, malzemenin elektriksel özelliklerini doğrudan karakterize edebilmesidir. Yüzey direnci genellikle Ω/sq birimiyle ifade edilirken özdirenç malzemenin hacimsel elektriksel özelliğini tanımlar.
Manuel sistemler tek veya belirli ölçüm noktalarında karakterizasyon sağlarken otomatik Four Point Probe Ölçüm Sistemleri, numunenin farklı bölgelerinde ölçüm yaparak yüzey dağılımını haritalayabilmektedir. Böylece film homojenliği ve proses kaynaklı değişimler daha ayrıntılı değerlendirilebilmektdir.
Signatone Dört Nokta Prob Sistemleri

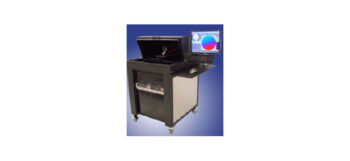

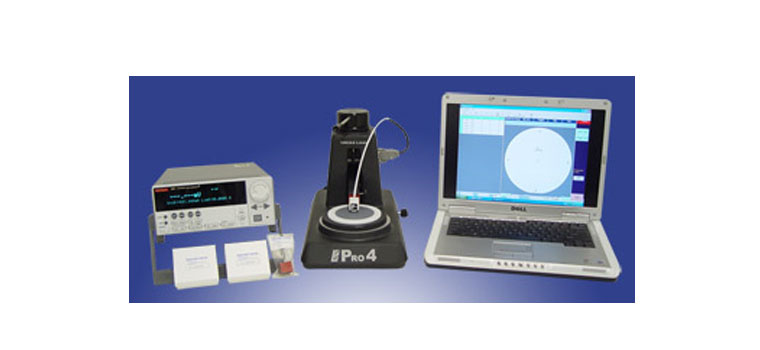

Signatone Pro4, manuel yüzey direnci ve ayrıca özdirenç karakterizasyonuna yönelik dört nokta prob sistemidir. QuadPro2 Signatone ise otomatik ölçüm, çok noktalı tarama ve 2D/3D yüzey haritalama özellikleriyle daha kapsamlı karakterizasyon ihtiyaçlarını destekler.
Üniversiteler, araştırma merkezleri, yarı iletken laboratuvarları ve aynı zamanda ileri malzeme Ar-Ge çalışmalarında bu teknoloji, elektriksel karakterizasyon için hassas ve tekrarlanabilmekte olan bir yöntem sunar.
