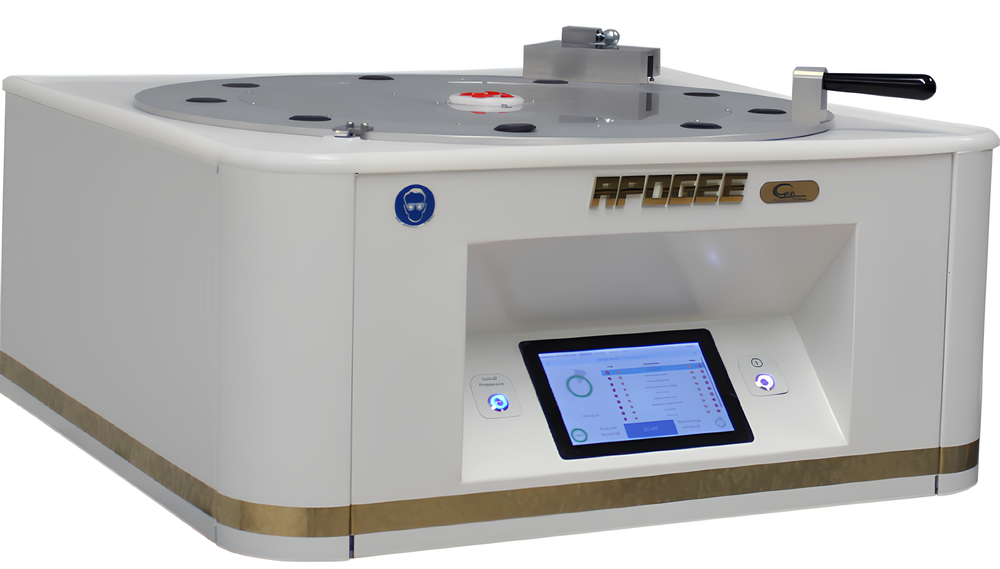

Spin Coater Apogee 450

Apogee™ hassas Spin Coater, verimli, yerden tasarruf sağlayan bir tasarımda olmasıyla birlikte devrim niteliğinde arayüz yetenekleri ve kimyasal uyumlulukta en üst düzeyde kalite performansı sunar.

Açıklama

Spin Coater Nedir?

Spin Coater (Döner Kaplama Cihazı), ince film kaplamalarının ve kaplama tabakalarının üretilmesinde kullanılan bir laboratuvar ekipmanıdır. Genellikle yarıiletken cihazların, güneş pillerinin, sensörlerin ve mikroelektronik bileşenlerin üretiminde kullanılır. Böylelikle bu cihaz, örnek yüzeyine çözelti veya sıvı tabakası uygulayarak, ince filmlerin homojen ve belirli kalınlıklarda oluşturulmasını sağlar.

Çalışma Prensibi (Döner Kaplama Cihazı)

Spin Coater temel çalışma prensibi şu adımlarla özetlenebilir:

Çözelti Hazırlığı: İnce filmi oluşturmak için gerekli malzemelerin çözeltisi hazırlanır. Ancak bu çözelti, bir çözücü içinde çözünmüş olan özel bileşenleri içerebilir. Böylelikle bileşenler, sonunda ince filmin oluşturulmasını sağlayacaktır.

Substrat Hazırlığı: İnce film tabakasının uygulanacağı alt tabaka (substrat), genellikle silikon veya cam gibi düz ve temiz bir yüzeydir. Böylece alt tabaka üzerine ince film oluşturulacaktır.

Çözelti Uygulaması: Çözelti alt tabakaya uygulanır. Böylelikle bu işlem genellikle çözeltinin merkezine bir damla yerleştirilerek başlar.

Döndürme İşlemi: Alt tabakaya uygulanan çözelti tabakası, spin coater’ın platosu sayesinde döndürülür. Ayrıca döndürme hızı, oluşturulacak ince filmin kalınlığını etkileyen kritik bir parametredir. Böylelikle platodaki dönme işlemi, çözeltinin yüzeyi boyunca yayılmasını sağlar.

-Merkezkaç Kuvveti Etkisi: Platodaki döndürme, merkezden dışa doğru yayılan bir çözelti tabakasını oluşturur. Böylece bu çözelti tabakası yerçekimi etkisi ve dönme hızına bağlı olarak daha ince hale gelir.

-Spin Coater Kurutma İşlemi: Döndürme işlemi sona erdikten sonra, çözelti tabakası alt tabakada yayılmış olur. Ancak tabaka hala ıslaktır. Bu nedenle, sıcak hava veya kızılötesi ışık gibi yöntemlerle tabakanın kuruması sağlanır. Böylece bu adım, ince film kaplamasının son halini almasını sağlar.

Spin Coater Uygulamalar ve Önemi

Döner kaplama cihazı, mikroelektronik üretimi, yarıiletken cihaz üretimi, sensör teknolojisi, nanoteknoloji, biyomedikal alanı ve daha birçok alanda kullanılmaktadır. Ayrıca db cihaz, ince film kaplamalarının kontrol edilebilir şekilde üretilmesini sağlar. Böylelikle bu da birçok teknolojik uygulamanın temelini oluşturur.

Sonuç olarak, döner kaplama cihazı ince film kaplamalarının üretimi için kritik bir araçtır. Özellikle mikroelektronik ve nanoteknoloji alanlarında, cihazın sağladığı yüksek kontrol ve homojenlik, gelişmiş teknolojilerin geliştirilmesine olanak tanır.

DÖNER KAPLAMA CİHAZI FAYDALARI

Küçültülmüş ayak izi için kompakt tasarım
Tam renkli, aynı zamanda 7 inç dokunmatik ekran
Sınıfında en yüksek beygir gücüne sahip sürücü sistemi (dolaylı)
Gelişmiş kapak kaldırma desteği özelliği (gazlı yay ≥ 45° açılır)
Dayanıklı tezgah üstü tasarımı
DataStream™ teknolojisi
Opsiyonel X-PRO iş istasyonu, proses duman kontrolü için bağımsız kabini bir üst egzoz duvarıyla entegre eder.

SPIN COATER HAZNE TASARIMI

Yüksek yoğunluklu polietilen (HDPE) döner kase
Çok yönlü kapak tasarımı, proses esnekliği ve tekrarlanabilirlik sağlar
Hareketsiz bir döndürme ortamı için isteğe bağlı nitrojen tahliyesi
Entegre tahliye ve egzoz portları

PROGRAMLANABİLİRLİK

Dokunmatik ekran arayüzü ve ekran
Tam renkli alfasayısal özellikli grafik kullanıcı arabirimi (GUI)
Adım süreleri için 0,1 saniye kararlılık (9,999,9 saniye maksimum adım süresi)
Dönme hızı: 6.000 rpm
Spin CoaterDönme hızı ivmesi:
- 0 – 30.000 rpm/s yüksüz
- 300 mm alt tabaka ile 0 ila 23.000 rpm/s
- 350 mm x 6 mm yuvarlak gömülü sıkma aynası ile 0 ila 3.000 rpm/s
- Gömme aynada 14” × 14” × 1,1 mm fotomaske ile 0 ila 400 rpm/s
Bağlantı: DataStream™ teknolojisi ile proses parametrelerinin yüklenmesi/indirilmesi için iletişim için USB/Ethernet bağlantı noktası
Eşzamanlı, otomatik, aynı zamanda çoklu dağıtım özelliği

KESİNLİK

Dönme hızı tekrarlanabilirliği: < 0,2 rpm
Dönme hızı kararlılığı : < 0,2 rpm
Yüzey boyutları: < 1 cm ila 450 mm yuvarlak; 14” x 14” kare

GÜVENİLİRLİK

Dolaylı sürücü sistemi, spin motorunu proses kimyasalları ve çözücülerle temastan korur
Vakum ve aynı zamanda kapak kilidi
Endüstri lideri güvenilirlik ve çalışma süresi
Parçalar ve işçilik için 1 yıllık tam garanti
Ürünün kullanım ömrü boyunca ücretsiz uzaktan teknik destek (telefon, e-posta)
Ürünün ömrü boyunca uygulama süreci yardımı

DÖNER KAPLAMA CİHAZI ARAÇLAR

Voltaj aralıkları: 208-240 VAC, Tek Faz, 50/60 Hz
Güç gereksinimleri: 1440 watt (6A)
Drenaj portu: 3/4” OD
Egzoz portu: 1,5″ OD, 0,2″ suda 20 ila 50 cfm (0,6-1,4 metreküp/dak)
Vakum: > 20” Hg (< 33 kPa abs)
Azot veya CDA (otomatik dağıtım için): 70 psi (482 kPa)

SPIN COATER BOYUTLAR

27-5/8” (70,2 cm) W × 30-3/4” (78,2 cm) D × 15-1/2” (39,4 cm)H*
Makine ağırlığı: 115 lb (52,2 kg)
Nakliye ağırlığı: 250 lb (113.4 kg)

*H kapak kapalıdır. Ayrıca kapak açıkken H 30-1/4” (76.9cm)

Apogee 450 Spin Coater (Döner Kaplama Cihazı), son derece hassas dönüş hızı kontrolü ile agresif hızlanma için yüksek torklu bir sürücüyü bir araya getirir. Böylece 300 mm ve daha büyük levhalar ve 14” × 14” boyutuna kadar LCD kareler için tasarlanmıştır.
